Силовые разъемы SEZ

Силовые разъемы SEZ

Силовые разъемы SEZ

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ предназнвчены для присоединения электрического оборудования и приборов к источникам низкого напряжения в различных сферах человеческой деятельности.

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ применяются в строительстве, электромонтажном секторе, машиностроительной промышленности, химической и косметической промышленности, в фармацевтической промышленности и здравоохранении, в сельском хозяйстве, в пищевой промышленности, в текстильной промышленности, а также в кинотеатрах, театрах, спортивных площадках и обьектах отдыха.

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ имеют цилиндрическую форму и и применяютс в следующих диапазонах:

Номинальный токдо 125 А

Номинальное напряжение до 500 V

Номинальная частота-50-60 Hz

Температурный предел- от -25 С до +40 С

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ производятся в соответствии с нормами STN EN 60309-1,2, которые соответствуют европейским нормам EN 60309- 1,2, и международным рекомендациям IEC 60309 -1,2.

Конструкция промышленных штепсельно-штекерных разъемов и вилок производства SEZ очень надежная и прочная, с точки зрения охраны здоровья пользователя.

1. Изоляционное сопротивление и электрическая стойкость промышленных штепсельно-штекерных разъемов и вилок производства SEZ должны соответствовать европейским нормам.

Соответствие требованиям проверяется в ходе проверки, которая проводится непосредственно после испытания во влажной камере или помещении, в котором образцы акклиматизировались до требуемой температуры. Изоляционное сопротивление измеряетса постоянным напряжением около 500 V. Измерения проводятся спустя 1 мин. после приложения напряжения. Сопротивление изоляции должно быть не менее 5 MOhm.

Электрическая прочность измеряется напряжением практически синусоидальным с частотой колебаний 50 Hz/60 Hz со значением 2000 V(возможно 2500 V для приборов с номинальным напряжением 500 V), которое прикладывается в течении 1 мин.

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ имеют достаточную скрепляющую способность (высокую прочность), вследствии чего они не нуждаются в их электрическом блокировании в случае перегрузки с помощью управляющего (командного) контакта.

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ должны противостоять чрезмерному износу или другому вредному воздействию механичаской, электрической, тепловой нагрузки, которые возникают во время эксплуатации.

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ проходят испытания коичеством циклов:

Промышленные штепсельно-штекерные разъемы и вилки 16 А-5000 циклов только при  нагрузке;

Промышленные штепсельно-штекерные разъемы и вилки 32 и 63 А - 1000 циклов при нагрузки, 1000 циклов без нагрузки.

Промышленные штепсельно-штекерные разъемы и вилки 125 А -250 циклов при нагрузке, 250 циклов без нагрузки.

После испытаний на обрзцах не должно быть заметно: никакого износа; никакого повреждения корпуса или перегородок; никакого пореждения входных отверстий для контактов штепселя;  никакого ослабления электрических или механических соединений.

2.Промышленные штепсельно-штекерные разъемы и вилки производства SEZ обладают высокой механической прочностью.

Разбирающиеся приборы оснащены наиболее легким типом гибкого кабеля наименьшего соответствующего диаметра.Замораживаются при температуре - 25С. Потом свободный конец кабеля длинна которого 2,25 м, прикрепляется к стене на высоте 75 см над полом. Образец держится теким образом, что-бы кабель находился в горизонтальном положении, а потом упал на бетонный пол. Это повторяется 8 раз, при этом каждый раз кабель поворачивается на 45 С в месте своего присоединения. При проверке не должны появляться никакие повреждения, особенно никакая из частей не должна отделиться или ослабнуть.

3.Промышленные штепсельно-штекерные разъемы и вилки производства SEZ должны быть стойкими к теплу и горению.

Детали из изоляционного материала подвергаются проверке статической нагрузкой шарика, спомощью соответствующего прибора.

Поверхность испытываемых образцов размещ диаметром ается в горизонтальном положении и стальной шарик5 мм вдавливается в поверхность силой 20 N

Проверка производится в тепловой камере при температуре:

125 С для частей, которые несут гибкие детали разбирающегося прибора;

80 С для остальных частей.

Через 1 час шарик убирается и измеряется диаметр вдавливания.В деформирующихся материалах диаметр не должен превышать 2 мм.

Внешние части изоляционного материала и изоляционве части, несущие гибкие части прибора, должны противостоять высокой температуре и горению. Соответствие требованию проверяется раскаленной проволокой, указанной в IEC 60695-2-1.

Температура раскаленной проволоки такова:

650 С для частей из изоляционного материала, которые не нужны для удерживания токопроводящих частей  и частей защитных контуров в их положении, хотя они и соприкасаются с ними;

850 С для частей из изоляционного материала, необходимых для удержания токопроводящих частей и частей защитных контуров в их положении. Длительность прикосновения 30 сек. Промышленные штепсельно-штекерные разъемы и вилки производства SEZ соответствуют требованиям проверки раскаленной проволоки если:

не появится заметное пламя или продолжительный накал или же погаснет до 30 сек. после устранения раскаленной проволоки, а окружающие части полностью не сгорят.

Промышленные штепсельно-штекерные разъемы и вилки производства SEZ нельзя устанавливать непосредственно на огнеопасные и легковоспламеняющиеся основания- необходимо отделть их от основания из невоспламеняющегося материала толщиной не менее 5 мм.

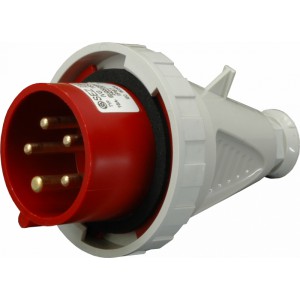

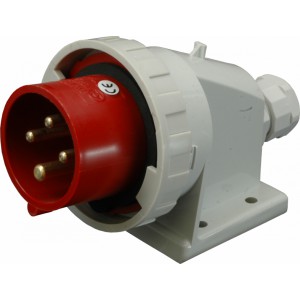

При величине 16 и 32 А для напряжения 400 V IP44 в 4 и 5-полюсном исполнении производятся переносные розетки "ISN" вилки "IVN" настенные розетки "IZN"  настенные проводки "IPN" и встраевыемые фланцевые розетки "IEN" (серия TWIGGY). Встраиваемые фланцевые розетки имеют также винты клемных колодок, доступные в одном направлении, а при их установке на плоскую стену распределительного щитка к ним возможен доступ таким образом, что провода можно подключать и без демонтажа розеток с распределительного щитка.

В 2008 году в ассортимент продукции были включены промышленные вилки, присоединительные штепсели и штепсельные розетки для номинального тока 125 А в 3, 4, и 5 полюсном исполнении для напряжения 230 В, 400 В и 500 В, покрытие IP67.
